Le projet :
Un manque d’équipement dans les salles de conférence
Le contexte :
L’Ecole Nationale des Ponts et Chaussées souhaite disposer d’un système audiovisuel dernière génération pour optimiser ses cours et ses conférences. Leur amphithéâtre Cauchy, d’une capacité de 238 places, est notamment concerné. Intégré dans un projet global, la volonté est de pouvoir, à termes, connecter les différents auditorium entre eux à travers une infrastructure AVOIP.
La solution Digitalis :
Un système de visioconférence automatisé
Fiche technique :
La solution étudiée est basée sur une infrastructure VOIP NAV EXTRON. Via 2 écrans tactiles situés dans la régie et la chaire, les différentes sources connectées (tablette, PC, DVD, etc.) pourront être diffusées vers les écrans, vidéoprojecteurs et streamer UBICAST, installés dans l’amphithéâtre.
Ce système permet à l’utilisateur de n’avoir qu’une seule infrastructure (suppression de la matrice).
Pour la diffusion vidéo, notre choix se porte sur un vidéoprojecteur TRI DLP P1202HL NEC. Les rappels et les retours se feront respectivement sur 2 écrans 55 pouces et 2 écrans 43 pouces de la marque NEC. 6 écrans 10 pouces full HD sont intégrés à la chaire, 1 écran 12 pouces FULL HD dans le pupitre.

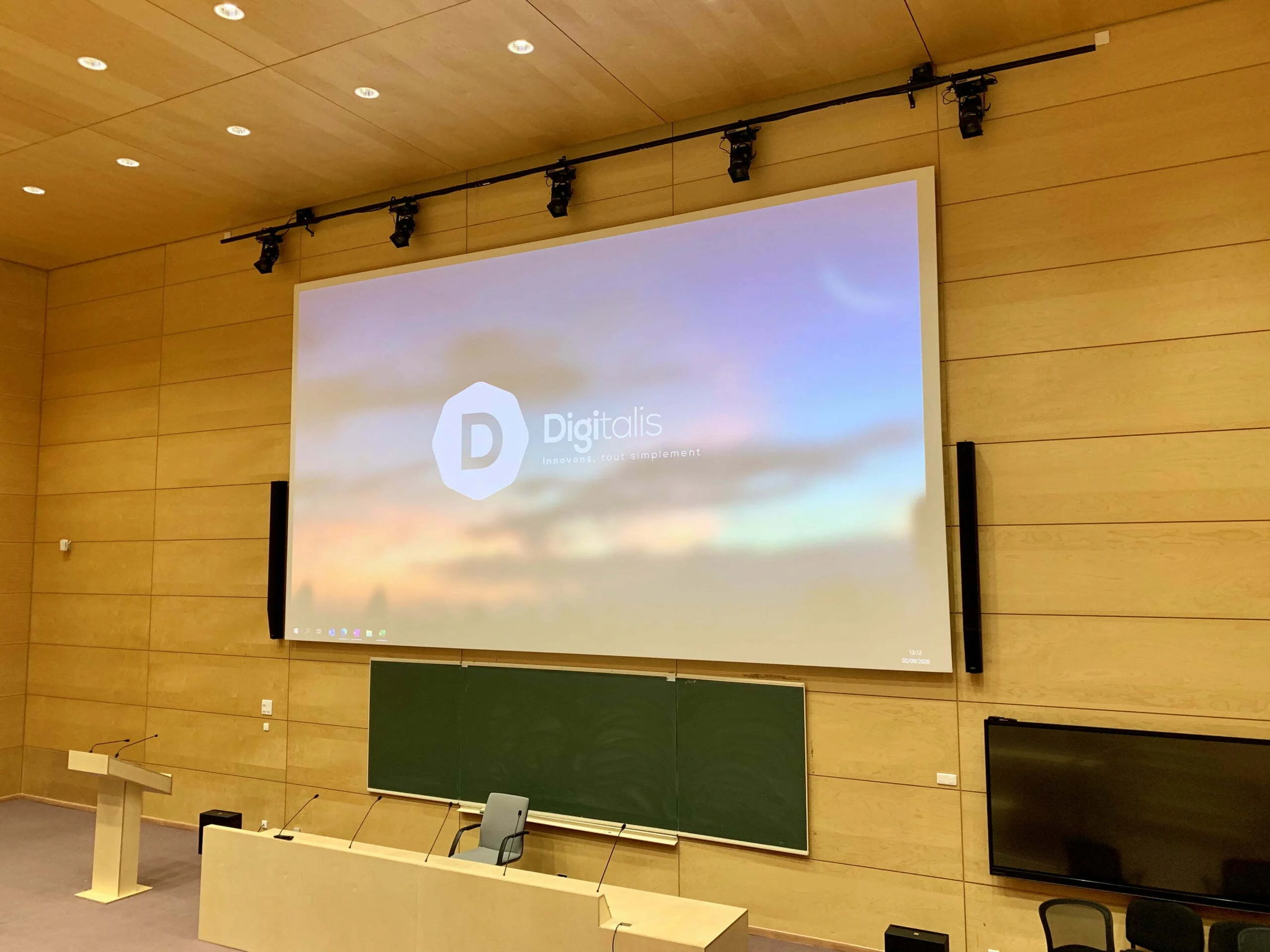

Un écran tactile 86 pouces positionné à droite du tableau guillotine permettra de piloter le PC fixe. Il permettra aussi de diffuser le tableau blanc intégré sur la projection principale de 7 mètres de base.
La captation audio est assurée par un ensemble de col de cygne Shure et 5 microphones UHF Shure ULX-D AES67. La diffusion, quant à elle, est garantie grâce à 2 enceintes colonne Line Array SA180P Active audio. Le mixage des signaux est régi par une TF1 Yamaha.

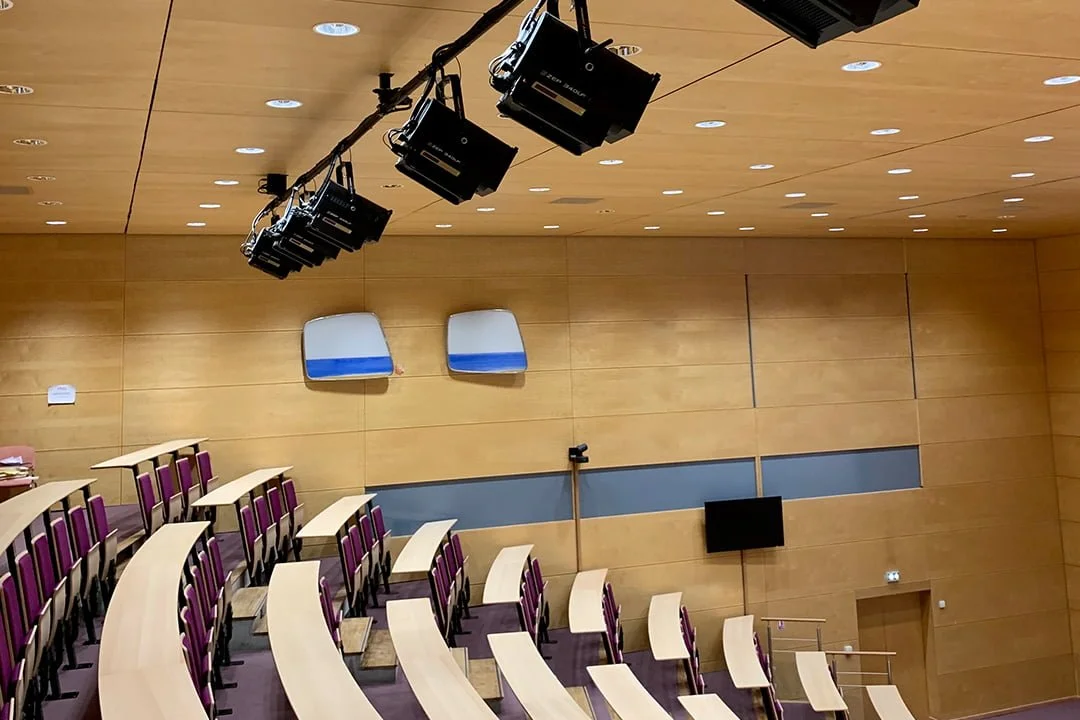

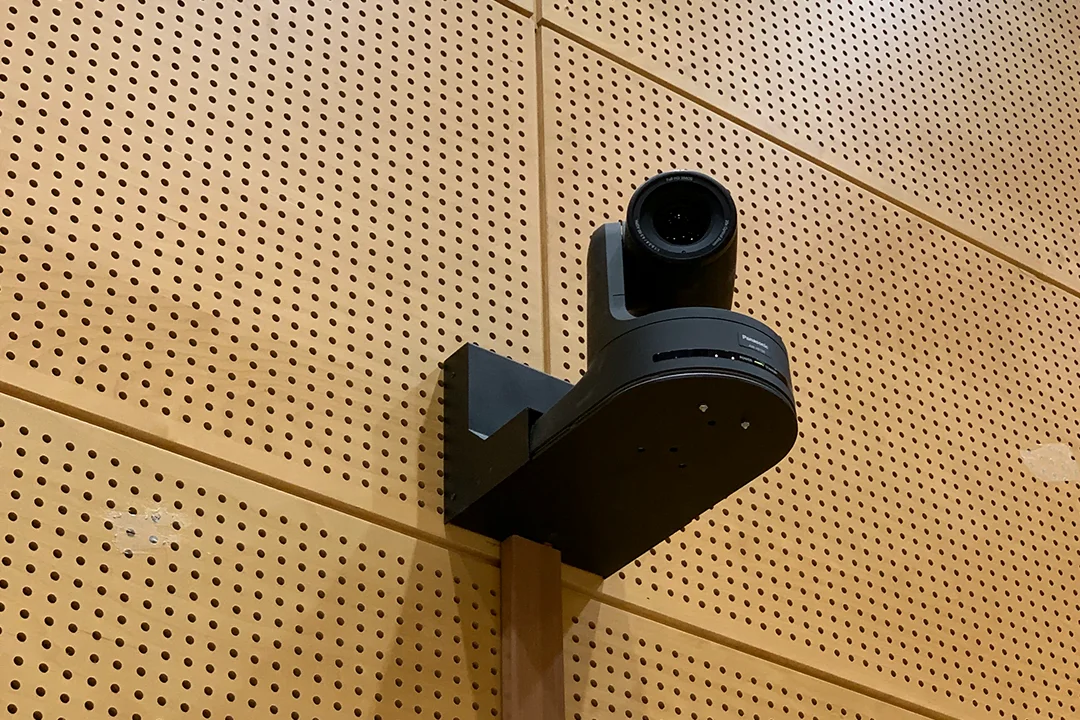

La captation vidéo est assurée par 3 caméras HE130 PANASONIC. Pour en améliorer sa qualité, un ensemble de 12 projecteurs LED sera installé sur perche scénique, pilotée par une console lumière en régie et couplée à l’automate.
Avantage pour le client :
Grâce à une seule infrastructure, l’utilisateur peut diffuser du contenu depuis diverses sources vers les écrans et vidéoprojecteurs de l’amphithéâtre. La qualité de la diffusion vidéo est assurée par un vidéoprojecteur TRI DLP P1202HL NEC et plusieurs écrans de différentes tailles. Un écran tactile 86 pouces permet de piloter le PC fixe et de diffuser le tableau blanc intégré sur la projection principale. La captation audio et vidéo est assurée par des microphones Shure et des caméras Panasonic, et la qualité du son est garantie par des enceintes colonne Line Array SA180P Active audio. Enfin, pour améliorer la qualité de la captation vidéo, un ensemble de projecteurs LED est installé sur perche scénique. Cette solution offre donc au client une flexibilité et une qualité optimales pour ses présentations et conférences.
